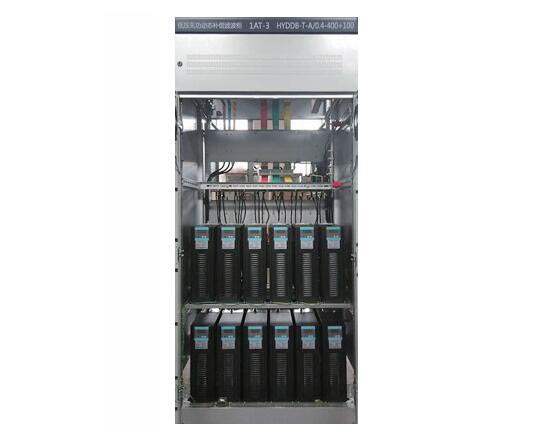

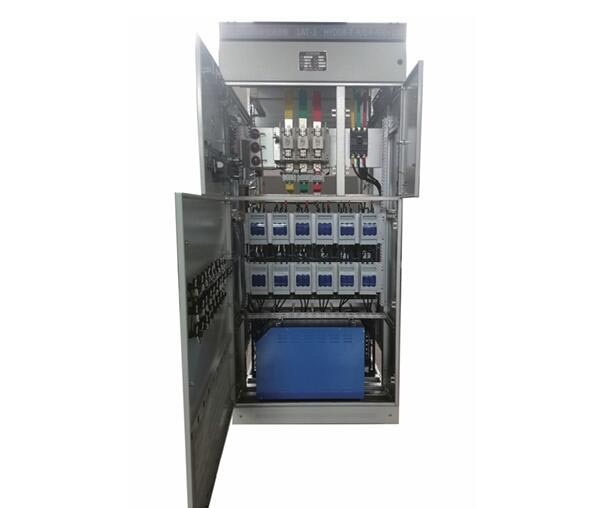

HYDDB-T-A型低压混合有源滤波动态补偿成套装置

1、产品概述

HYDDB-T-A型低压混合有源滤波动态补偿成套装置是TSC无功动态补偿与APF有源滤波器的结合体。该装置由三部分组成，即:控制部分、动态补偿部分、有源滤波部分。控制部分采用模拟逻辑方式在线分析负载电网系统中所含谐波量及所需无功量，再由IGBT模块输出与之相反方向电流注入到负载电网中，同时通过TSC动态补偿负载电网所需无功量。使电网始终处在良好的使用环境，是客户负载电网节能减排的理想选择。

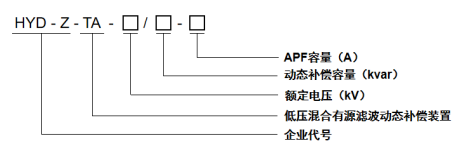

2、型号说明

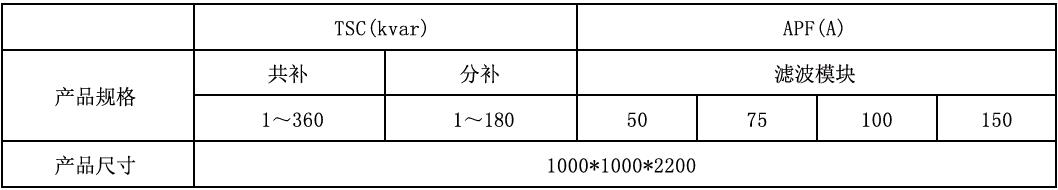

3、型号与规格

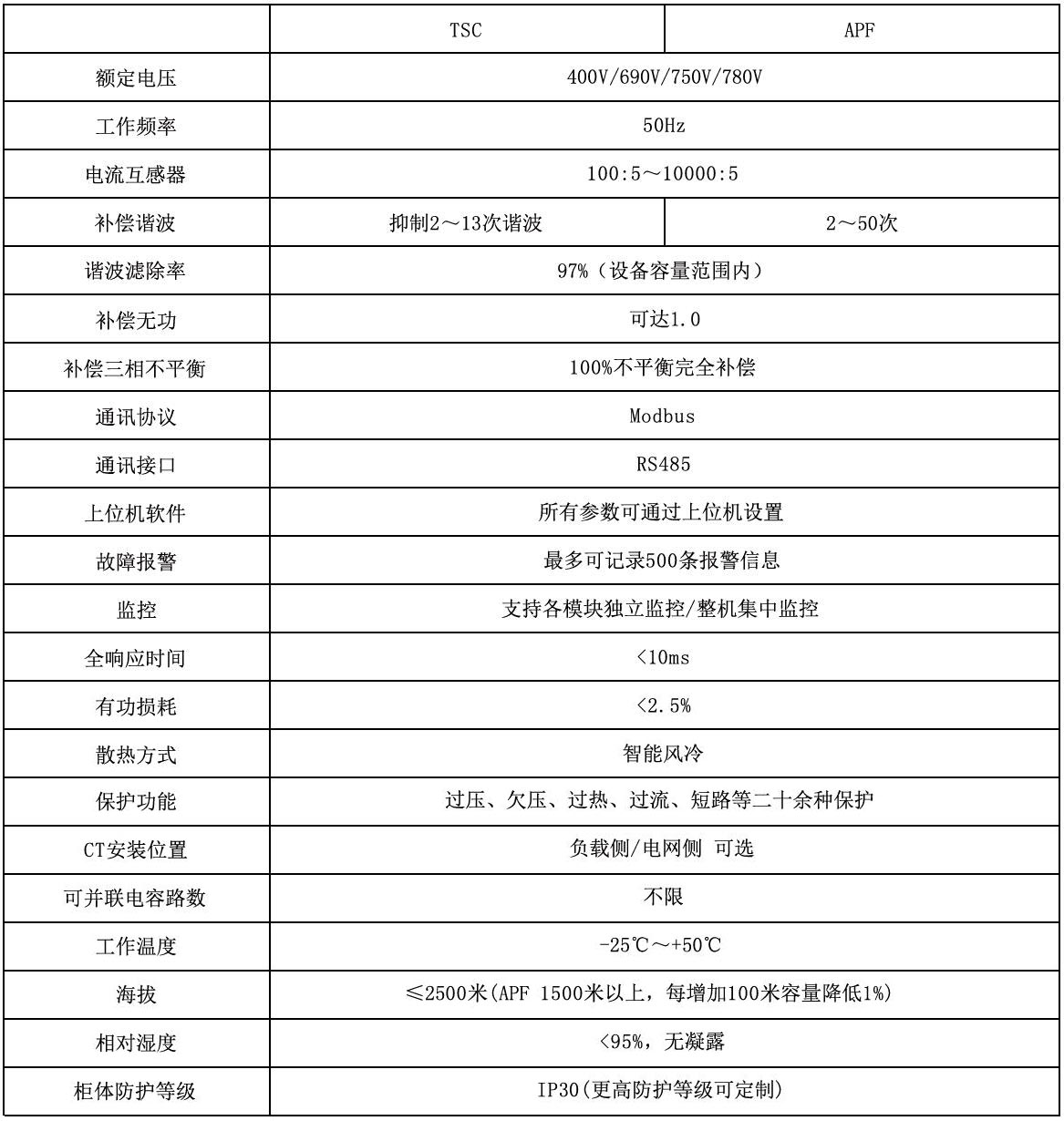

4、技术参数

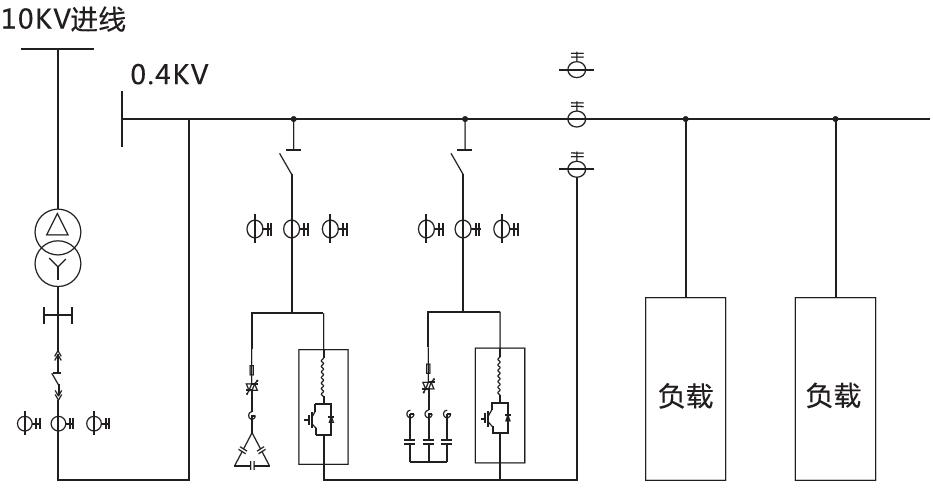

5、主接线方案

6、产品优势

( 1）智能化集成控制

①整套设备使用一台控制单元，既控制有源滤波器的滤波或无极平滑补偿，又控制无源补偿模块的自动投切。

②专业的仿真软件计算、设计、校验。

③采用高清彩屏，可显示和记录系统运行参数查询。

④支持上位机遥测、遥信、遥控，支持Mudbus通讯，预留485或RJ45通讯接口(选配)。

(2)TSC不等均分组投切

多种方案可供选择: 1:1: 1; 1:2:2; 1:2:3等。

( 3 )APF有源滤波或无功无级快速补偿

①针对2―50次谐波可达97%以上滤除效果。

②若系统内谐波滤除完成后，可将滤波柜进行无功连续平滑无级调节，补偿无功功率。

(4）保护性能完善，安全性高

具有系统过欠压、过流、过热等二十余种保护功能，保证设备的安全运行。

(5）稳定性高

一体化控制运行，经过优化调校，使设备不论是无功连续平滑无级调节还是阶梯式无功补偿都可做到稳定可靠运行。
