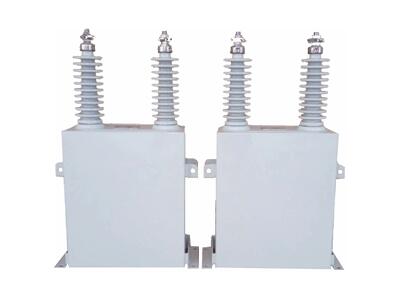

HYD-ZR型高压电力电容器

1、产品优势

(1)内附熔丝型：电容器内部的小单元电容器故障时，其内附熔丝随即快速切断并排除故障点继续运行。

传统型（无内附熔丝）：电容器内部的小单元电容器故障，其外部保护熔丝动作，则须立即更换整个电容器。

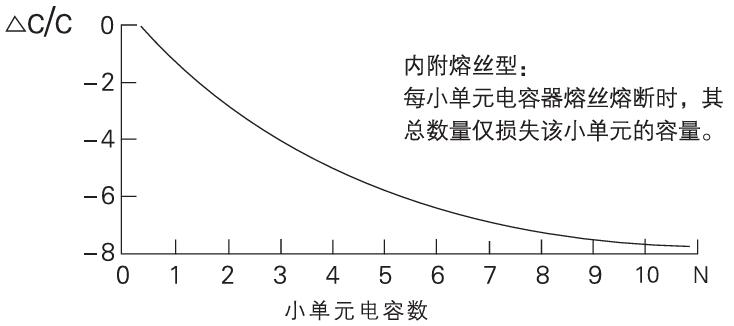

容量低减变化曲线图:

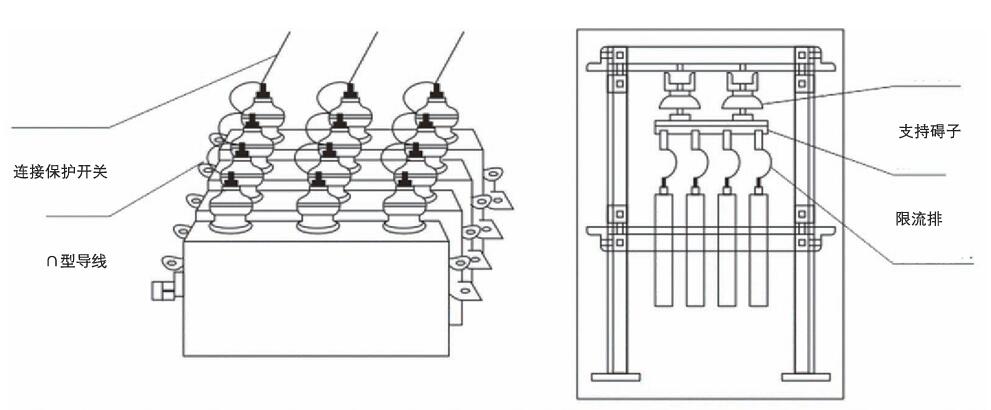

(2）安装空间较小：

内部熔丝型的安装，可直接以导线做∩型并联，安装空间可大大缩小，尤其适合装置于盘柜内，并可节省配电器材的费用。

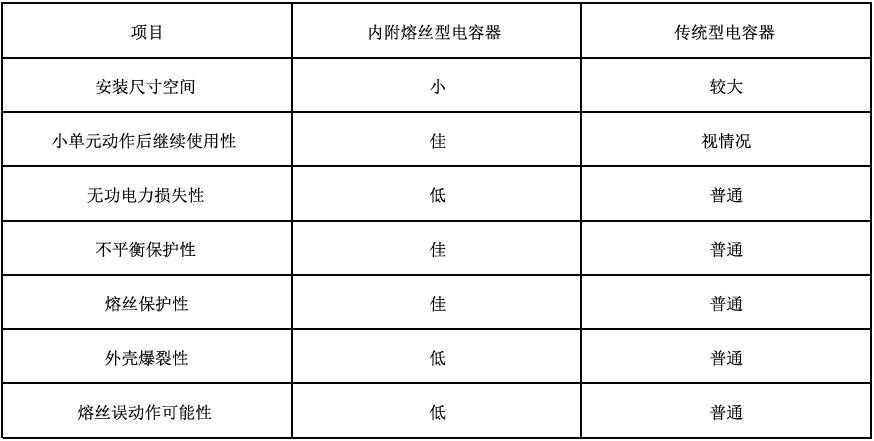

(3）内附熔丝型电容器与传统型电容器的综合比较

2、规格性能

(1）设置场所：户内外兼用

(2）周围温度：-20℃~+40℃ ( 24小时平均值在35℃以下）。

(3）使用电压：额定电压的110%以下（24小时平均值在110%以下）。

(4）使用电流：额定电流的135%以下（含高谐波）。

(5）容量误差：额定值的-5%~+10%（相间误差在3%以内)。

(6）损失：20℃时在0.35%以下。

(7）温升：周温低于40℃时，温升25%C以下。

(8）密闭性：80℃±5℃恒温槽中4小时加热，电容器外表无漏油现象。

(9）放电性：内装放电电阻，电容器于切离电源后5分钟，其残留电压降至50V以下。

(10）安全性：内部每一小单元电容器皆有个别熔丝保护，安全性可靠。

(11）依据规格：CNS 1372、3739，JIS C4902，IEC 60871。

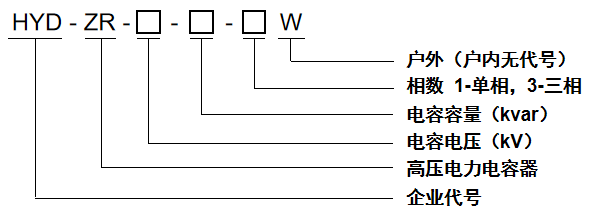

3、型号说明

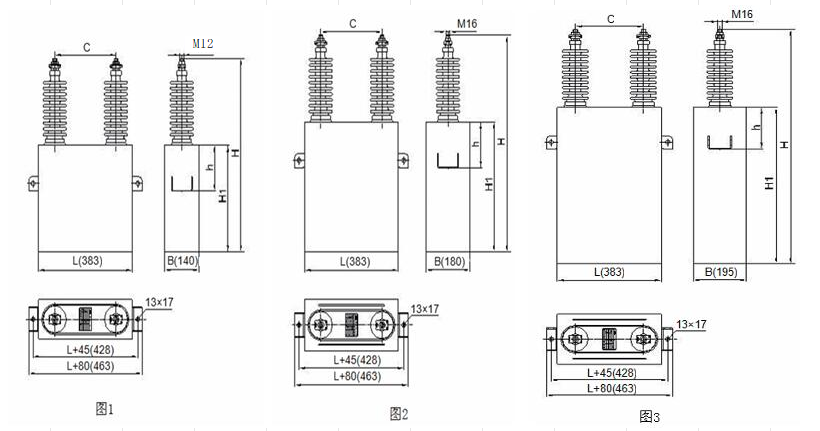

4、产品尺寸

5、型号与规格

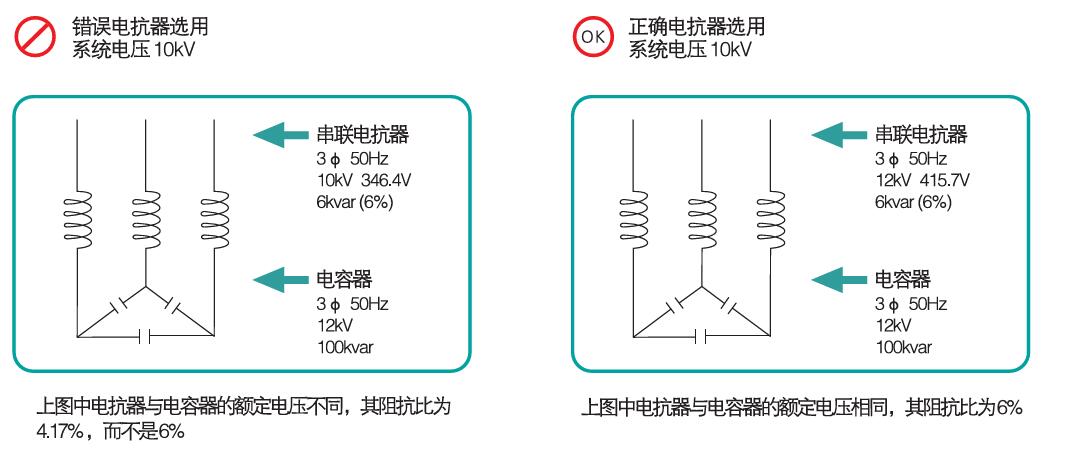

6、电容器额定电压提高后，其串联电抗器规格的选配方式

7、使用时注意事项

(1）使用周围温度-25℃~+40℃之间。

(2）请勿提套管搬运及不可使用铜板并联接线。

(3）二台以上电容器并置使用时，各电容器之间距离请保持在8cm以上以利散热。

(4）套管及端子应保持清洁以免引起绝缘不良，保养工作须在切离电源五分钟后方可实施。

(5）应考滤系统谐波含量，电容器之额定电压请提高耐压等级。

(6）如为自动功率调整盘时，因投切次数频繁请每段串联电抗器使用，并提高电容器之耐压等级。

(7）为避免重叠电压破坏电容器，电容器切离后，设定5分钟以上再投入。

(8）电容器应串联电抗器使用，以抑制突波及谐波，若串联电抗器时应注意电容器压升。

①串联6%电抗器，电容器压升6.4%。

②串联13%电抗器，电容器压升15%。

(9）本电容器使用非可燃性绝缘油，内附熔丝型，每一单体电容器已有个别之熔丝保护，但传统型（无内附熔丝）每—单体电容器应有个别熔丝保护，并请加强安全及防火。

8、高压电容器的保养与维护

(1）电容器适用于周围温度40℃以下，初装时期周围温度的平稳与否，通风设备的良否或热源的辐射及周围温度的上升情况均应加以注意，并建议客户将电容器安装于通风良好之环境。

(2）电容器各种保护设备所使用的开关接触情形应注意，由于开关接点接触不良而引起熔丝熔断。

(3）检查所使用的电压及电流是否正常，过电压致使电容器容量增大，温度上升。除危及电容器寿命外，也常因异常电压而将内部组件的绝缘破坏。

(4）检查电容器碍子及外壳，当发觉碍子漏油（包括断裂）时应及时加以遮护送厂修理，发觉外壳漏油应及时补修以免因油不足，长时间湿气进入电容器内部而引起绝缘油劣化。

(5）查看电容器端子及导线间是否有因接触不良而引起火花或异常，在运转中往往因此导致熔丝熔断。

(6）查看是否有其它不正常现象。

(7）清除磁器套管表面灰尘，电容器装于屋内或屋外，经过长时间套管表面将有灰尘堆积，若一吸湿，即产生绝缘不良导致漏电，严重者使保护设备跳脱。电容器在切离电源后5分钟以上，并经地线放电后，方可清除磁器套管上之灰尘,以免触电。
