HYDDB-S-A型低压混合有源滤波静止式补偿成套装置

1、产品概述

HYDDB-S-A型低压混合有源滤波静止式补偿成套装置是SVG无功动态补偿与APF有源滤波器的结合体。该装置由三部分组成，即:控制部分、静止式无功补偿部分、有源滤波部分。控制部分采用模拟逻辑方式在线分析负载电网系统中所含谐波量及所需无功量，再由IGBT模块输出与之相反方向电流注入到负载电网中，同时通过感性容性双向连续无极动态补偿负载电网所需无功量。使电网始终处在良好的使用环境，是客户负载电网节能减排的理想选择。

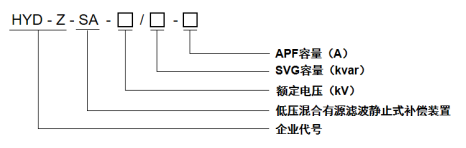

2、型号说明

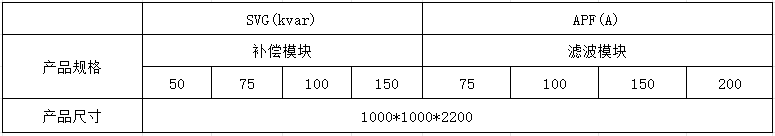

3、型号与规格

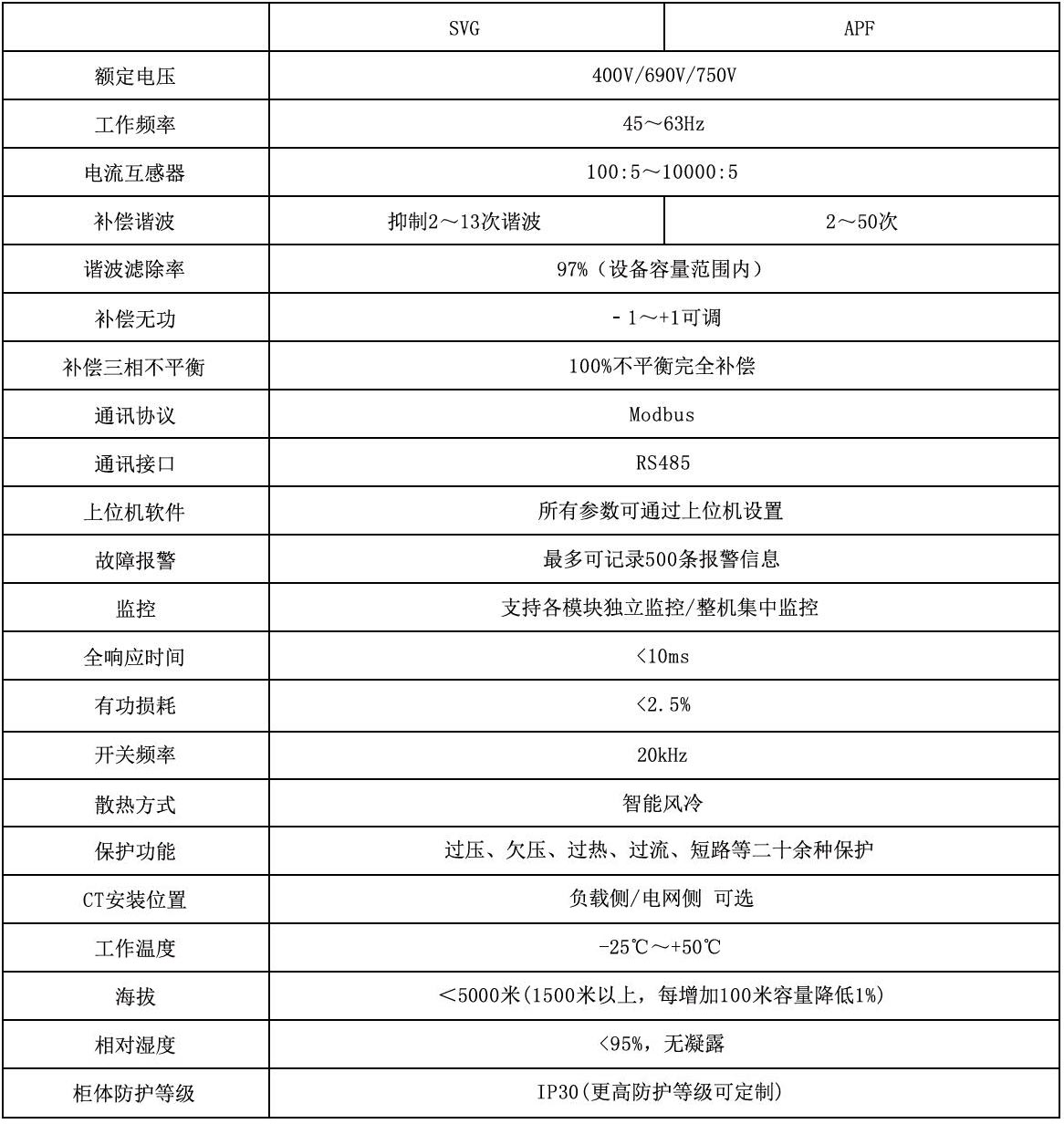

4、技术参数

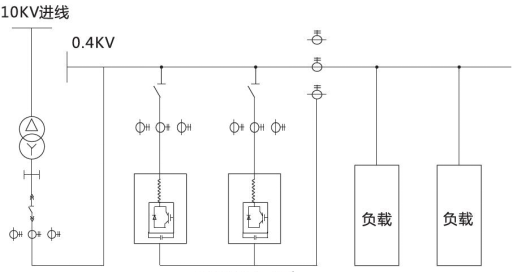

5、主接线方案

6、产品优势

( 1）智能化集成控制

①整套设备使用一台控制单元，既控制有源滤波，又控制静止式无功补偿。

②专业的仿真软件计算、设计、校验。

③采用高清彩屏，可显示和记录系统运行参数查询。

④支持上位机遥测、遥信、遥控，支持Mudbus通讯，预留485或RJ45通讯接口(选配)。

( 2 )SVG智能补偿

从感性到容性单向双向动态无缝无功调节。

( 3 )APF有源滤波或无功无级快速补偿

①针对2~50次谐波可达97%以上滤除效果。

②若系统内谐波滤除完成后，可将滤波柜进行无功连续平滑无级调节，补偿无功功率。

(4）扩展方便

SVG模块和APF模块不受容量限制，模块式安装，易于扩展，可达8台模块并机运行。

(5）操控系统智能完善

采用全彩触摸屏的智能操控单元，界面友好，操作简单方便：显示界面可以实时显示电压

电流、负载谐波和设备输出谐波等波形、幅值及频谱等各类参数，实时故障记录和事件记录。

(6）保护功能完善

具有系统过压、欠压保护;输出过流、过热保护;控制欠压保护等功能。
