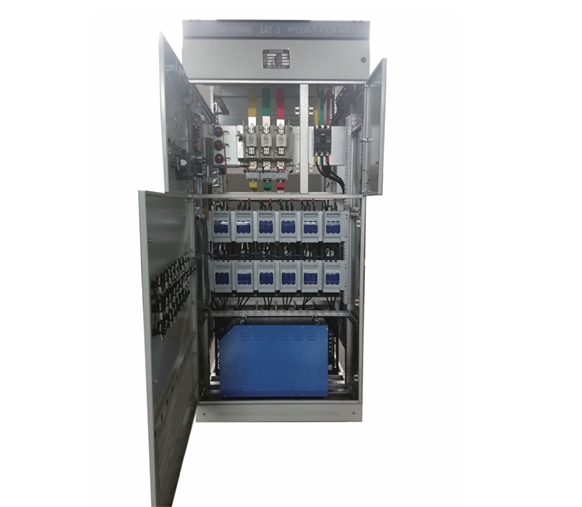

HYDDB-T-S型低压混合无功动态补偿成套装置

1、产品概述

HYDDB-T-S型低压混合无功动态补偿成套发生装置是针对变化快速复杂负载工况的低压配电系统而设计。TSVG智能混合有源无功动态补偿成套装置主要由有源无功发生器SVG和无源滤波补偿器TSC两部分组成。其中无源TSC部分实时精确的进行无功补偿，同时抑制2~13次谐波；有源SVG部分快速跟踪负载变化，进行快速抑制2~13次谐波，同时无级跟踪无功变化，从而达到瞬时补偿无功的效果。对由无功冲击引起的电压跌落与电压波动具有稳压作用。

本装置广泛适用于无功变化快、电流冲击性大、三相不平衡等复杂工况的配用电系统。该装置可针对波动负载进行快速有效的动态无功补偿，对电压波动与闪变、负荷不平衡、功率因数及谐波进行综合改善治理，具有补偿消谐、稳压和增容等电能质量综合改善作用，综合节能降耗。在诸如焊机、提升机、轧机、密炼机等冲击性负荷的低压配电系统中，存在负荷波动大且变化快、冲击性强、具备典型谐波特征，并伴有电压波动、电压跌落及三相不平衡等现象，无源动态无功补偿不能满足配电系统治理的要求，而有源滤波技术也因容量限制和价格的原因，造成工程推广的局限。

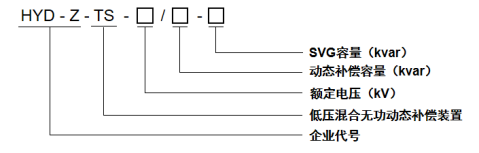

2、型号说明

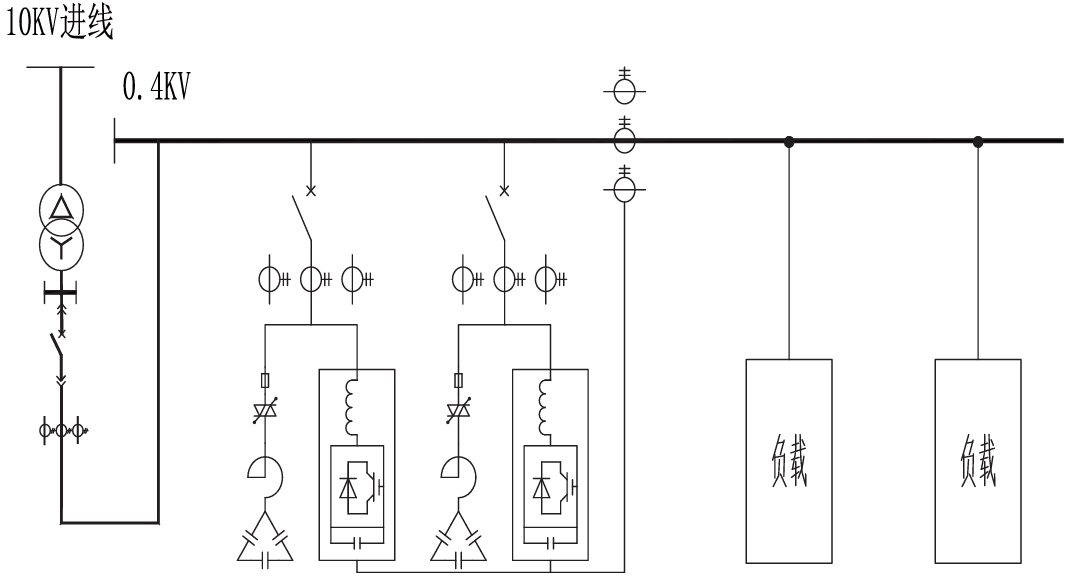

3、主接线方案

4、基本原理

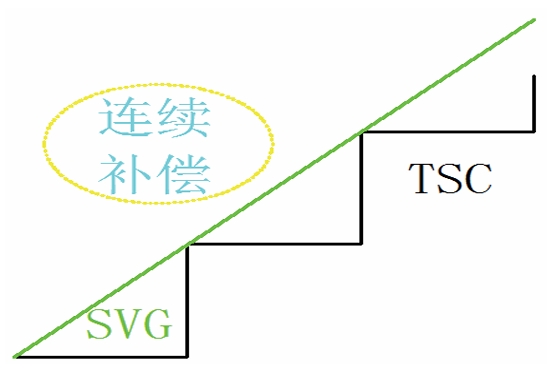

TSC无源滤波补偿装置对系统进行容性无功补偿，同时抑制2~13次谐波;有源无功发生模块可快速提供从感性到容性的单相双向连续无缝无功功率进行差额补差。

如有滤波补偿模块通过LC调谐回路，使支路对特定频次谐波呈现低阻抗特性，达到吸收负载谐波电流的目的；滤波补偿模块尽可能多的投入运行，可确保对系统进行谐波吸收，以保障装置较高较稳定的负载谐波滤除率。根据系统无功需求及稳压要求，有源无功发生模块适时输出感性或容性无功，用于调节和平衡系统的无功功率及电压。

∑Q=QC+Q负载+QSVG~0(或某一常数)

如上式所示，当负荷无功需求较小时，其输出感性无功，与无源滤波补偿部分模块的容性无功相抵消，从而保证系统无功平衡；当负载无功需求较大时，有源无功发生器部分提供容性无功与滤波无源补偿模块的容性无功相加，从而保证系统较高功率因数。因此可实现无功功率的补偿，恒定系统的功率因数和电压。

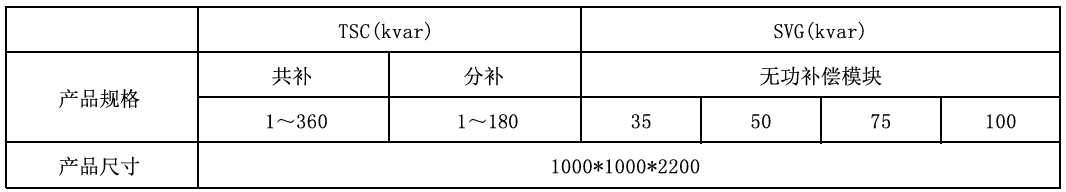

5、型号规格

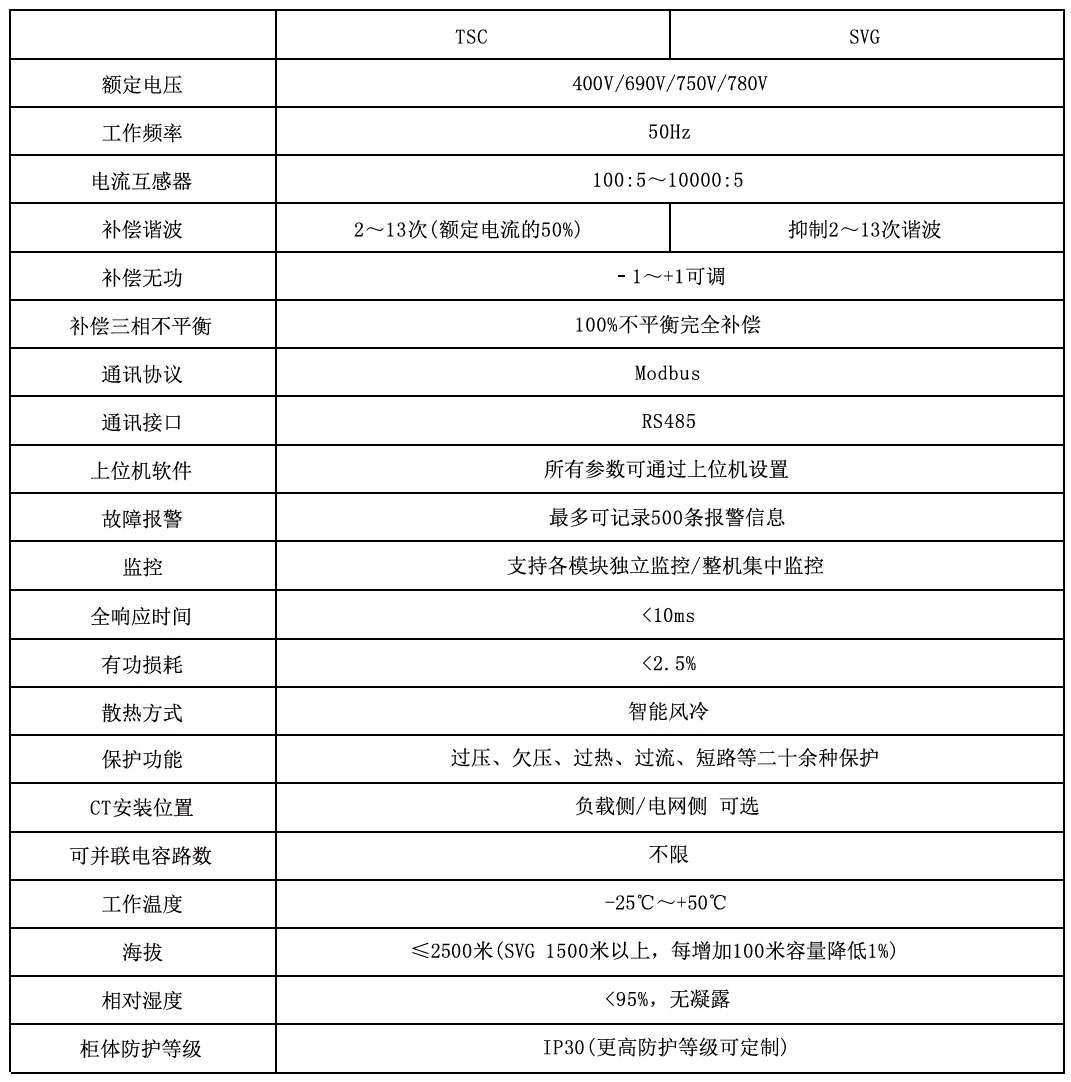

6、技术参数

7、HYDDB-T-S型典型案例说明

(1)工况概述

ZJ企业新建项目系统额定电压0.4KV，变压器容量为1250KVA，所带非线性负载为多台变频器、点焊机等设备用电设备投入使用后存在功率因数偏低、无功变化快、谐波偏大等问题。

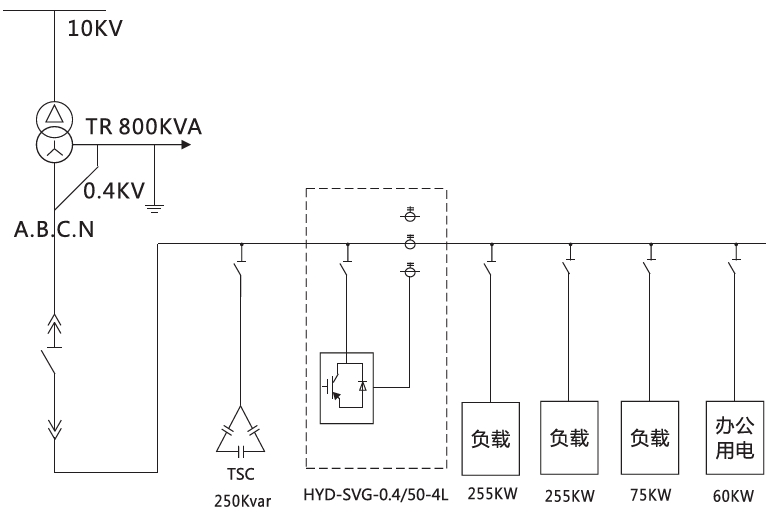

(2)系统图

8、产品优势

(1)智能控制

集成控制及单元一体化；整套设备采用一个智能操控单元，既控制有源无功发生模块的无缝双向调节无功，又控制无源补偿模块的自动投切。

(2)高性价比

专业仿真软件计算、设计、校验，有源与无源技术组合，滤波与补偿兼具，性价比高。

(3)优化效果好

固定滤除系统特征次谐波，从感性到容性单相双向动态无缝无功调节。

(4)响应快速

响应速度小于1ms，完全响应时间小于10ms。

(5)稳定系统

抑制电压波动与闪变、稳定系统电压，使系统运行稳定；单相动态调节，平衡系统的三相有功输出，抑制电网负序分量。

(6)节能效果好

节电效果明显，经济效益显著。

(7)扩展方便

滤波补偿模块容量不受限制，有源无功发生模块可扩展并联运行。

(8)操控系统智能完善

采用全彩触摸屏的智能操控单元，界面友好，操作简单方便；显示界面可以实时显示电压、电流、负载谐波和设备输出谐波等波形、幅值及频谱等各类参数；实时故障记录和事件记录。

(9)保护功能完善

具有系统过压、欠压保护；输出过流、过热保护；控制欠压保护等功能。
