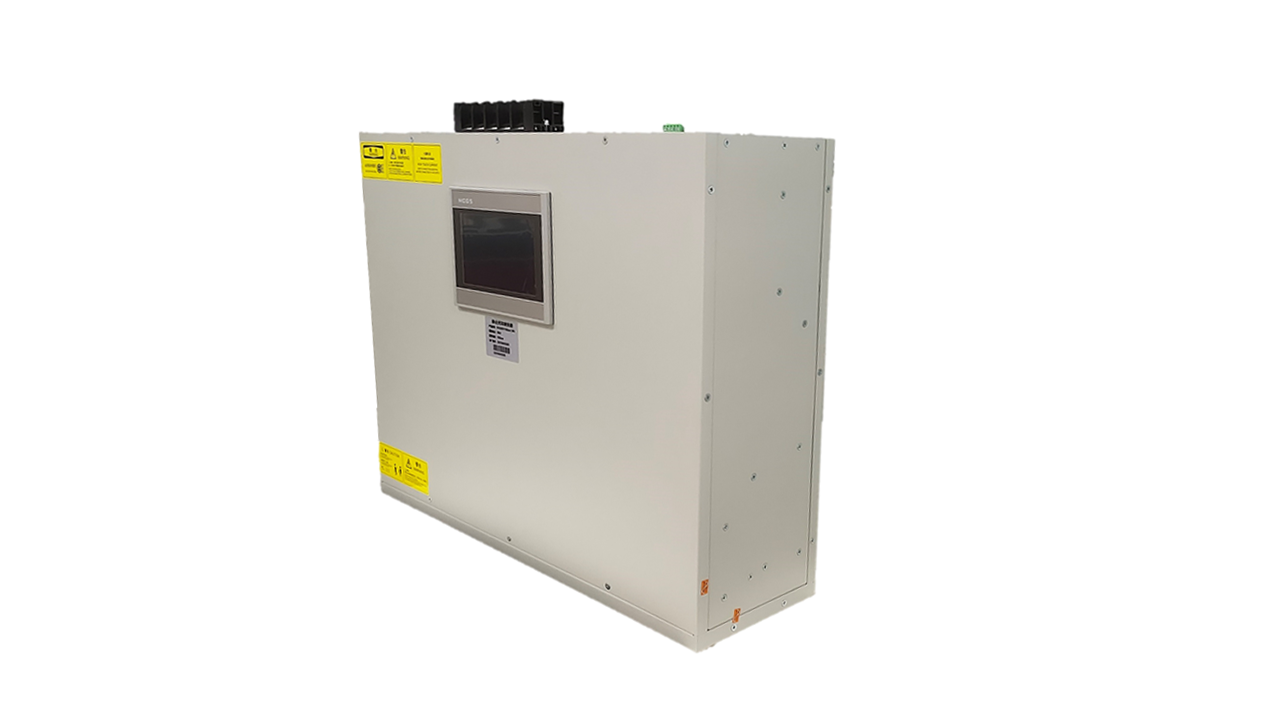

HYD-Z-SVG型低压静止式无功补偿成套装置

1、产品概述

HYD-Z-SVG型低压静止式无功补偿成套装置集电力电子技术、计算机技术和现代控制技术于一体，应用于配电系统的无功补偿，可实现从感性到容性的连续、快速无功调节，有效抑制电压波动与系统振荡，改善负荷三相不平衡，增强系统稳定性。同时可取得节能降耗、供电设备增容的明显效益。它是面向二十一世纪，突破传统的电容、电抗无功补偿理论的一种产品。广泛适用于无功变化快、电流冲击大、三相不平衡等复杂工况的配用电系统。该装置可针对波动负载进行快速有效的动态无功补偿，对电压波动与闪变、负荷不平衡、功率因数及谐波进行综合改善治理，具有补偿、消谐、稳压和增容等电能质量综合改善作用，综合节能降耗效果明显。

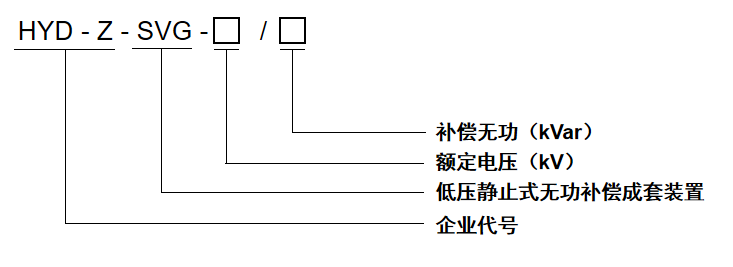

2、型号说明

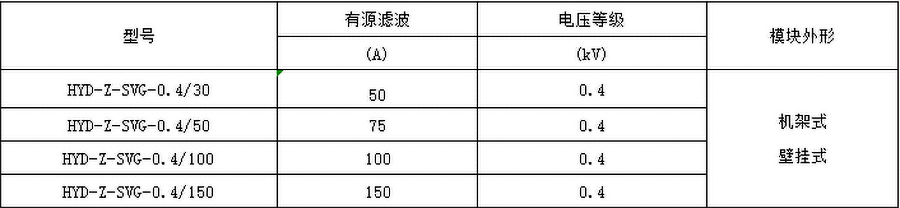

3、型号与规格

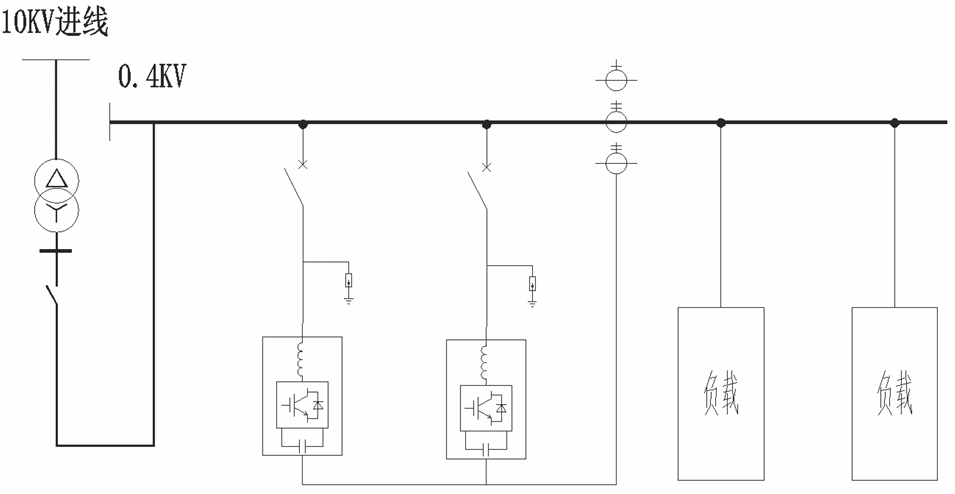

4、主接线方案图

5、技术参数

6、HYD-Z-SVG模块选型表

7、产品优势

(1)智能控制

集成控制及单元一体化，整套设备采用一个智能操控单元。

(2)优化效果好

抑制系统特征次谐波，从感性到容性单相双向动态无缝无功调节。

(3)响应快速

响应速度小于1ms，全响应时间小于10ms。

(4)稳定系统

抑制电压波动与闪变、稳定系统电压，使系统稳定运行；单相动态调节，平衡系统的三相有功输出，抑制电网负序分量。

(5)节能显著

节电效果明显，经济效益显著。

(6)扩展方便

滤波补偿模块容量不受限制，有源无功发生模块可扩展并联运行。

(7)操控系统智能完善

采用全彩触摸屏的智能操控单元，界面友好，操作简单方便；显示界面可以实时显示电压、电流、负载谐波和设备输出谐波等波形、幅值及频谱等各类参数;实时故障记录和事件记录。

(8)保护完善

具有系统过压、欠压保护;输出过流、过热保护；控制欠压保护等功能。
