HYDDB-T型低压无功动态补偿成套装置

1、产品概述

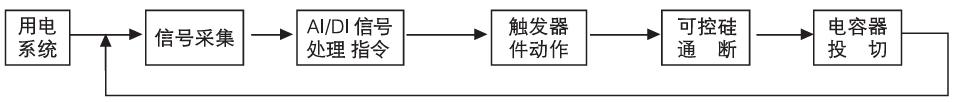

HYDDB-T型低压无功动态补偿装置由控制器、投切开关(晶闸管)、电容电抗等主要元器件组成，控制器实时跟踪测量负荷电压、电流，根据无功需求投切补偿回路。(如图)

装置从电力线路中采集电压、电流及其角差信号，并且将无功信号分离出来，经单片机处理后，计算出线路所缺无功功率Q1。将Q1与事先设定的无功投切阀值Q2进行比较，如果Q1>Q2，且电网电压不超过设定闭锁电压控制器就向触发电路发出投切指令，在电压过零时触发晶闸管，从而实现快速无冲击地投切电容器组。

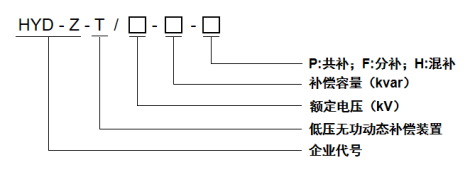

2、型号说明

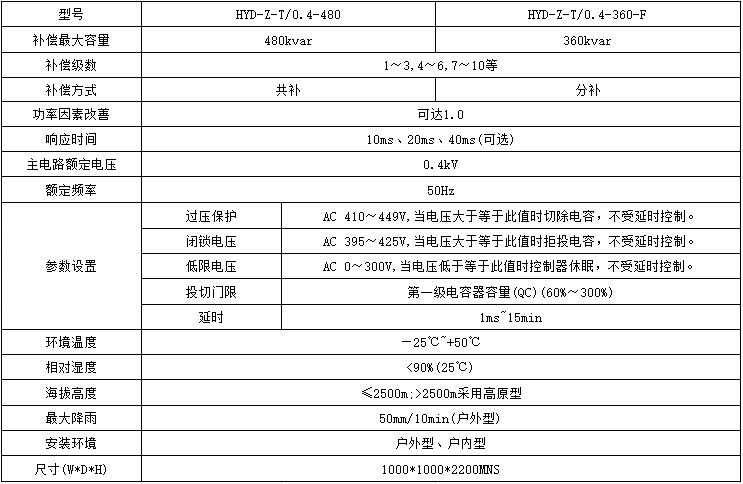

3、型号及规格

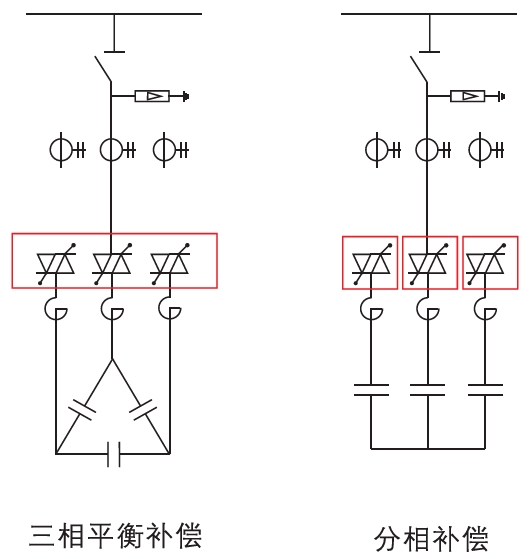

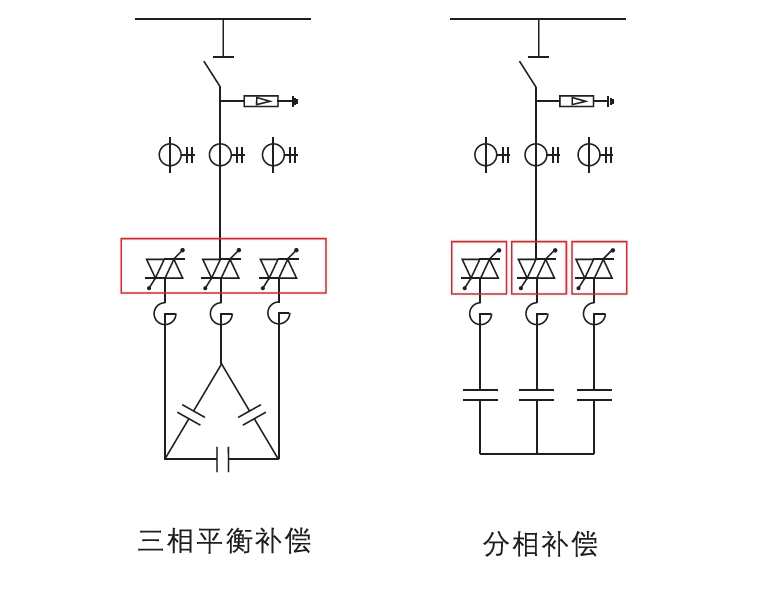

4、主接线方案

5、电气特性

6、产品特点

(1)无触点投切电容器。

(2)无涌流。装置装有限流电抗器，避免了投切时的瞬态效应。

(3)不产生谐波。晶闸管过零投切，避免了非线性元件产生谐波的弊病。

(4)响应速度快。

(5)数字技术、投切精度准确。

(6)电容器组配置灵活。各组电容量可以采用1:1:1、1:2:2、1:2:3、1:2:4等多种配置方案，可满足多种无功需求场合。

(7)自动化程度高。系统电网发生故障或停电，补偿装置自动退出电网。当电网故障排除或恢复供电后，装置自动投入运行，无需专人值守。

(8)根据用户要求，装置既可双面维护，也可靠墙安装。

(9)保护功能：具有过压、欠压、过流、短路、过热等保护功能。

(10)人机对话，参数设置方便。装置控制器上有设计按键、数码显示，不懂电脑也可操作。同时，按键具有容错功能。

(11)内容显示直观。通过控制器即可观察到整个装置的运行状态。

(12)可以带配电监测功能(选配)。

(13)装置可在一个周波内对电网的各项参数进行实时监测(4096次/秒)，自动记录配电系统的各项参数，经计算机处理后可得到每月、每日、整点各相的电压、电流、各相电流电压的最大、最小值及出现时间、电压超限时间和电压合格率、停电时间和供电可靠性等数据、报表以及曲线。

(14)装置提供RS232、RS485通讯接口，可以就近抄表，也可以进行远程通讯，电网的各个参数可以存储3个月(选配)。

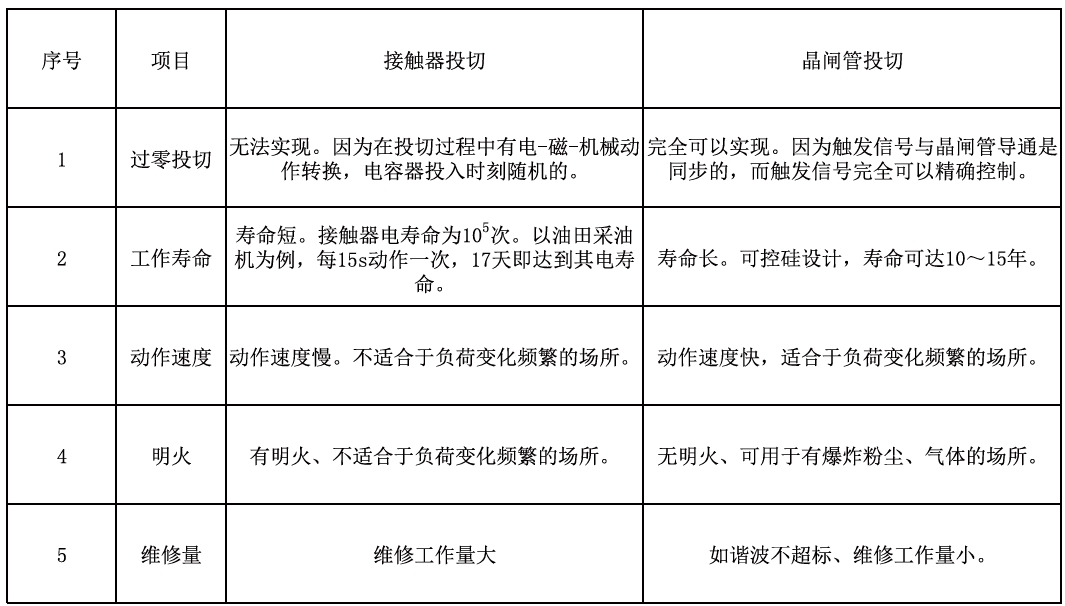

(15)装置采用双向反并联晶闸管模块作为投切开关，比传统的接触器具有颇多优点，晶闸管与接触器性能比较见下表:
