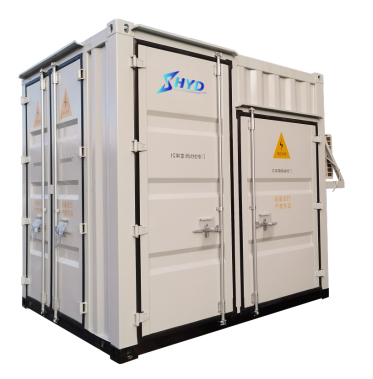

SHYD-SVG型高压静止式无功动态补偿成套装置

1、产品概述

SHYD-SVG型是以IGBT为核心的SVG系统，SVG(即静止同步补偿器)是柔性交流输电技术(FlexibleACTransmission System，简称FACTS)的主要装置之一。动态补偿装置能够快速连续地提供容性和感性无功功率，实现适当的电压和无功功率控制，保障电力系统稳定、高效、优质地运行。在配电网中，将中小容量的SVG安装在某些特殊负荷(如电弧炉)附近，可以显著地改善负荷与公共电网接点处的电能质量。例如：提高功率因数、克服三相不平衡、消除电压闪变和电压波动、抑止谐波污染等。

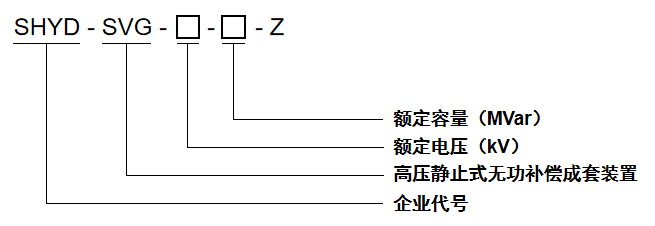

2、型号说明

3、主接线方案


整个装置结构如上图(以10kV装置系统接入为例)所示

4、型号与规格

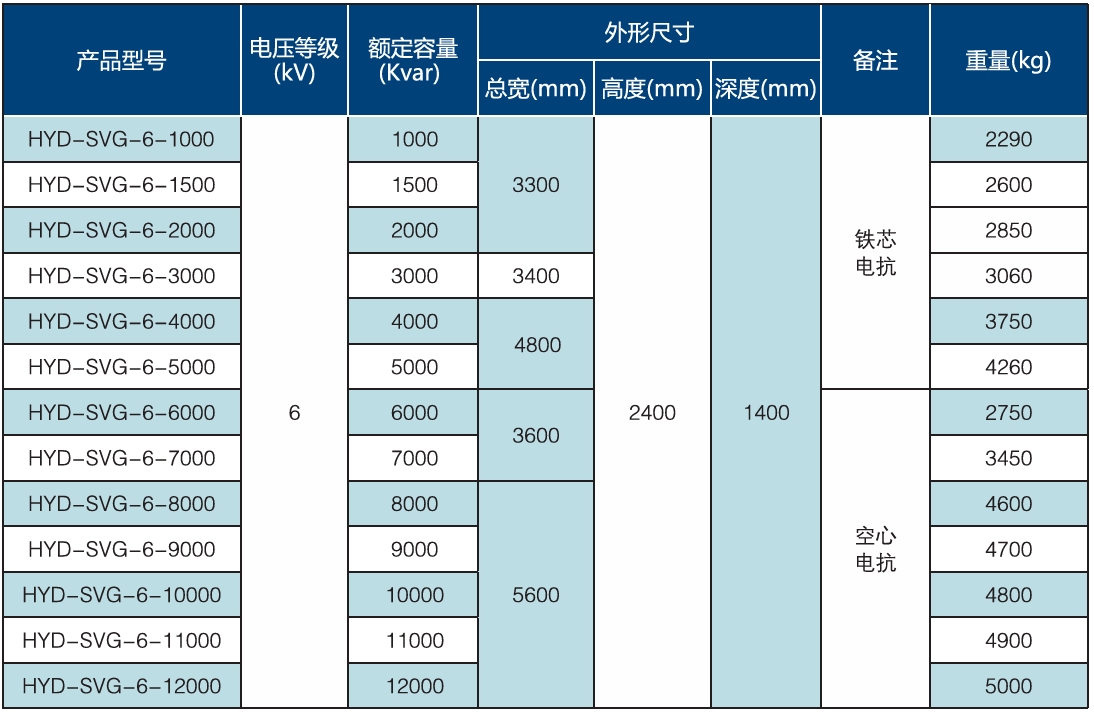

表1 户内型SHYD-SVG电压等级6kV型号规格与尺寸

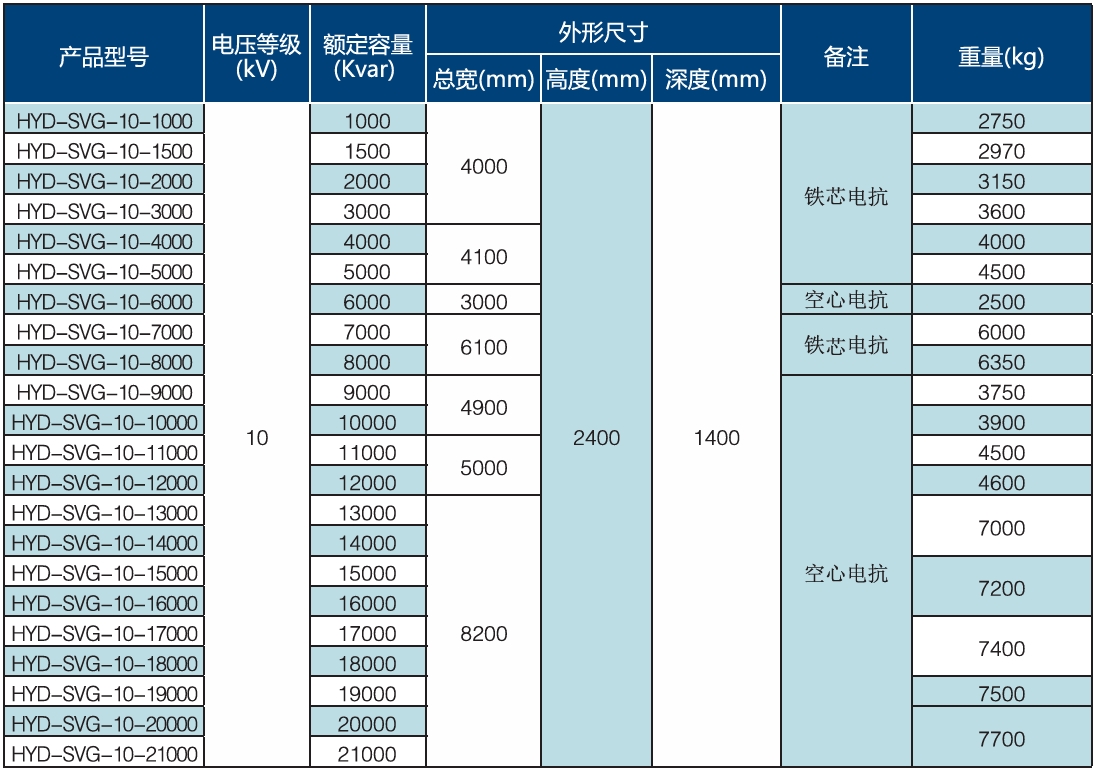

表2 户内型SHYD-SVG电压等级10kV型号规格与尺寸

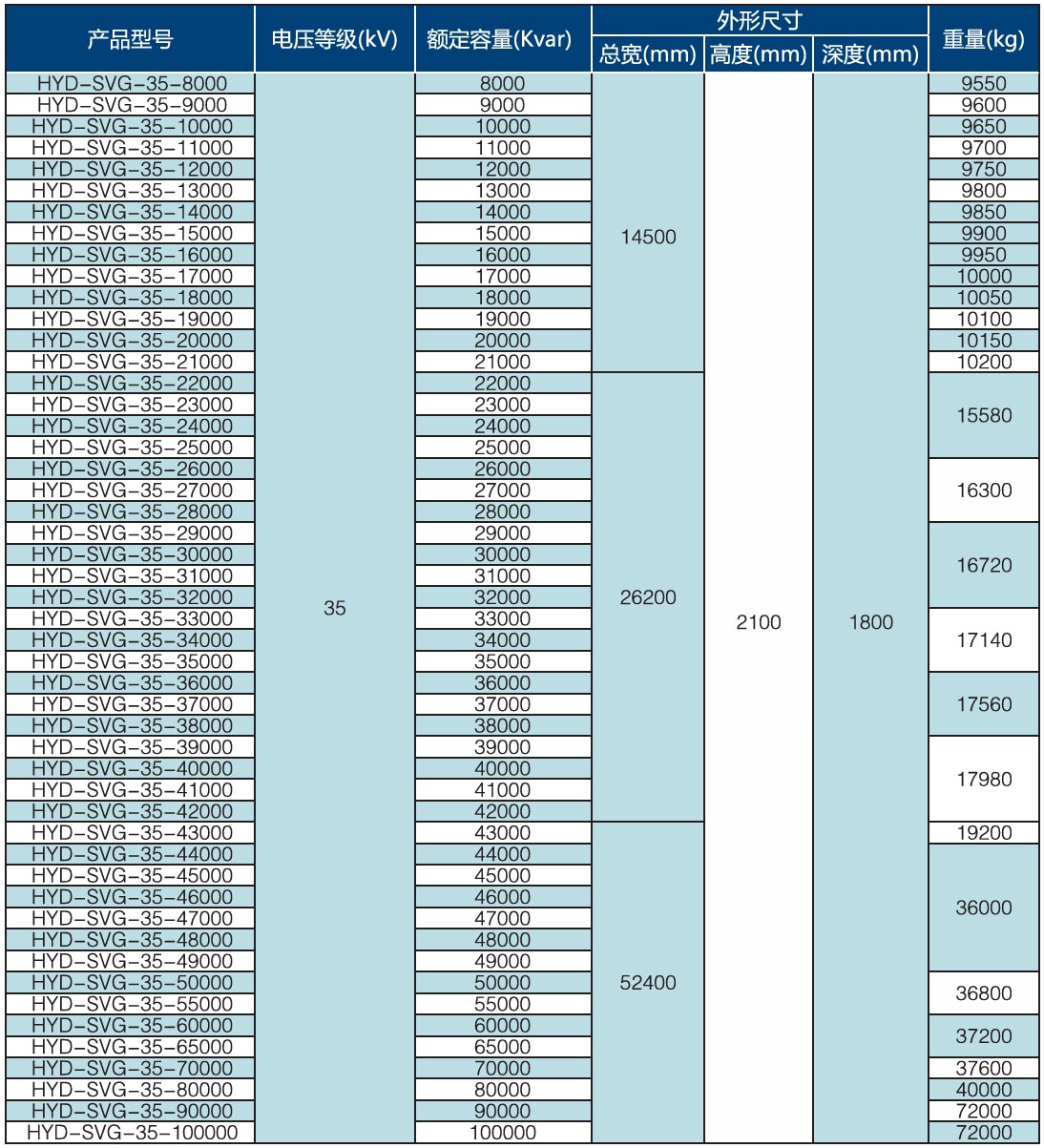

表3户内型SHYD-SVG电压等级35kV型号规格与尺寸

5、技术参数

6、工作环境

(1)安装地点：户内；

(2)海拔高度：2000m及以下；

(3)大气压力：80kPa~110kPa(相对于海拔高度为2km及以下)；

(4)工作环境温度：0℃~+40℃；

(5)贮存环境温度：-10℃~+45℃；

(6)相对温度：最湿月的月平均最大相对湿度为80%，同时该月的月平均最低湿度为25℃且表面无凝露。

(7)使用场所不得有火灾、爆炸、腐蚀等危及装置安全的危险、振动、冲击和碰撞。

7、基本原理及系统结构

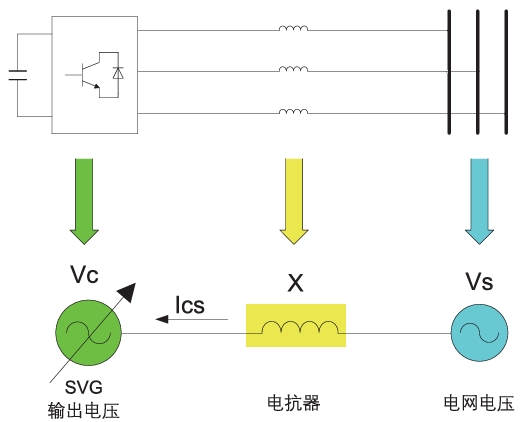

SVG的原理接线图如上图，SVG的基本原理就是将自换相桥式电路通过电抗器或者变压器并联在电网上，适当地调节桥式电路交流侧输出电压的幅值和相位，或者直接控制其交流侧电流就可以使该电路吸收或者发生满足要求的无功电流，实现动态无功补偿的目的。

“五防”功能采用电磁锁闭锁。柜门采用全机械闭镇装置或机械与电气双重闭锁装置(亦可按招标方设计要求由我方实施)。

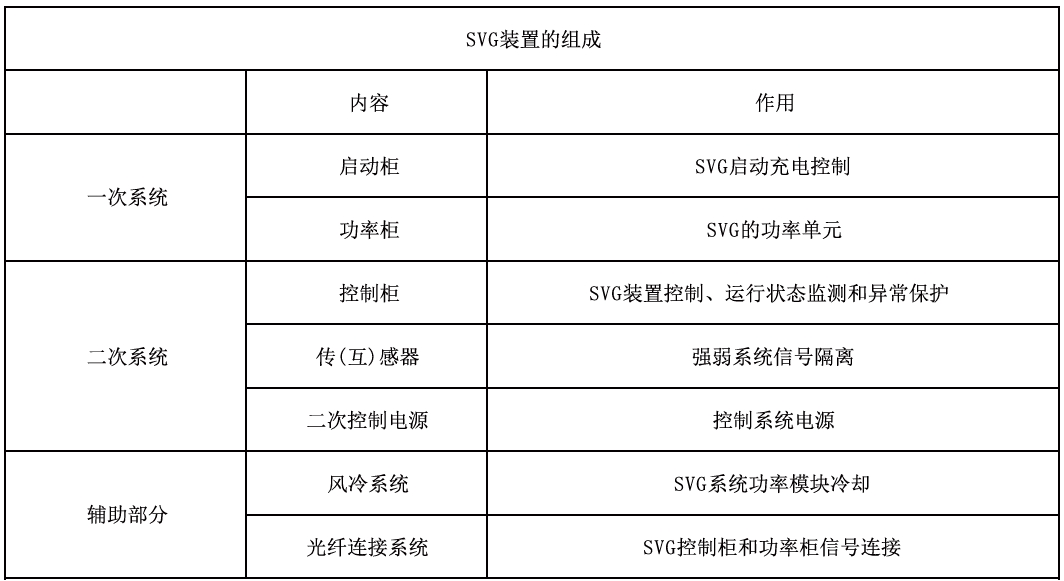

8、装置组成

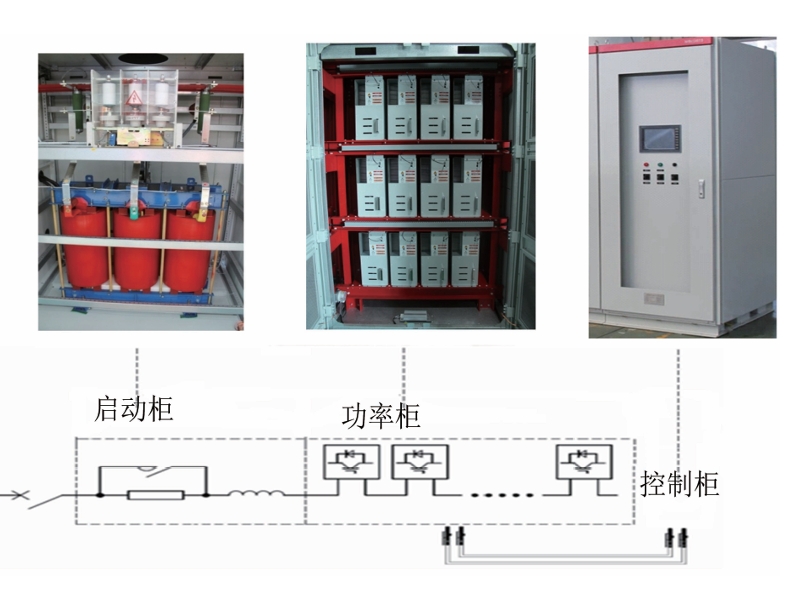

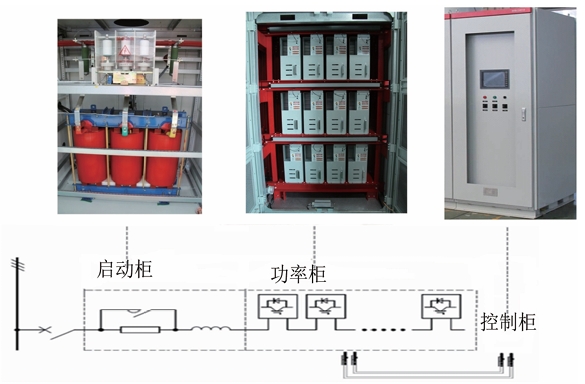

装置由启动柜、功率柜、控制柜组成。(见下图)

9、产品优势

(1)产品结构

①外观统一、结构紧凑

(2)智能控制

①全FPGA控制的静止同步补偿器

②主从控制至8台并联

(3)控制算法

①FFT逐点计算

②ABC-DQ变换及10ms滑动窗口平均值无功检测

③相间电压平衡与相内各链接电压平衡

(4)调制技术

①载波电平层叠调制技术

(5)智能保护

①故障自诊断及自复位功能

②事件记录查询

③出现局部故障，及时切除故障模块或将设备关停，防止故障扩散，增加设备可靠性

④IGBT过压、过流、过温保护

(6)功率柜模块化

①插拔式模块结构

②)隔离电源

③高压绝缘隔离电源技术

④集成电抗

⑤设备集成环氧浇注铁芯电抗器
