产品简介1、产品概述高压无功补偿成套装置由一台控制无功补偿主柜或与若干台无功补偿辅柜联结而成，可实现手动/自动两种方式自由转换投切。自动无人值守状态下，高压无功补偿控制器根据电流、电压互感器等提供的采样信号进行模拟运算，通过高压真空接触器(或真空断路器)对电容、电抗器组进行投切控制，从而实现对电能质量的无功综合治理。广泛应用于新能源汽车、新能源电池、新材料、有色金属、冶金、轻工纺织、造纸、电力电子、数据中
高压无功补偿成套装置由一台控制无功补偿主柜或与若干台无功补偿辅柜联结而成，可实现手动/自动两种方式自由转换投切。自动无人值守状态下，高压无功补偿控制器根据电流、电压互感器等提供的采样信号进行模拟运算，通过高压真空接触器(或真空断路器)对电容、电抗器组进行投切控制，从而实现对电能质量的无功综合治理。广泛应用于新能源汽车、新能源电池、新材料、有色金属、冶金、轻工纺织、造纸、电力电子、数据中心、钢铁、机械、建材、轨道交通、风能发电、医药、化工等领域的6kV、10kV、35kV电力系统中。

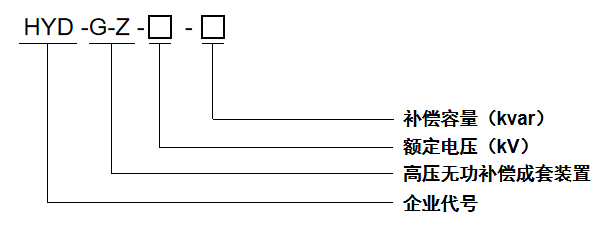

| 型号 | 系统电压 | 容量(kvar) | 尺寸(W*D*H) |
| HYDGB-Z/10-300 | 10kv | 300 | 1000*1600*2400 |
| HYDGB-Z/10-400 | 10kv | 400 | 1000*1600*2400 |
| HYDGB-Z/10-500 | 10kv | 500 | 1000*1600*2400 |
| HYDGB-Z/10-600 | 10kv | 600 | 1000*1600*2400 |
| HYDGB-Z/10-700 | 10kv | 700 | 1200*1600*2600 |
| HYDGB-Z/10-800 | 10kv | 800 | 1200*1600*2600 |
| HYDGB-Z/10-900 | 10kv | 900 | 1200*1600*2600 |
| HYDGB-Z/10-1000 | 10kv | 1000 | 1200*1600*2600 |
| HYDGB-Z/10-1200 | 10kv | 1200 | 1200*1600*2600 |
| HYDGB-Z/10-1500 | 10kv | 1500 | 1200*1600*2600 |
| HYDGB-Z/6-300 | 6kv | 300 | 1000*1600*2400 |
| HYDGB-Z/6-400 | 6kv | 400 | 1000*1600*2400 |
| HYDGB-Z/6-500 | 6kv | 500 | 1000*1600*2400 |
| HYDGB-Z/6-600 | 6kv | 600 | 1000*1600*2400 |
| HYDGB-Z/6-700 | 6kv | 700 | 1200*1600*2600 |
| HYDGB-Z/6-800 | 6kv | 800 | 1200*1600*2600 |
| HYDGB-Z/6-900 | 6kv | 900 | 1200*1600*2600 |
| HYDGB-Z/6-1000 | 6kv | 1000 | 1200*1600*2600 |
| HYDGB-Z/6-1200 | 6kv | 1200 | 1200*1600*2600 |
| HYDGB-Z/6-1500 | 6kv | 1500 | 1200*1600*2600 |
为保证系统稳定性，单柜容量不建议大于1500kvar
(1)安装地点：户内。
(2)海拔高度：2000m及以下(>2000m采用高原型)。
(3)环境气温：-25℃~+45℃。
(4)月平均最大相对温度：90%(25℃时)。
(5)耐地震能力：地面水平加速度0.2g，垂直加速度0.1g。按标准试验，安全系数>167。
(6)污秽等级：爬电比距瓷绝缘18mm/kV，合成绝缘按20mmkV(按最高电压计算)。
| 额定电压 | 10kV |
| 额定频率 | 50Hz |
| 额定短时耐受电流 | 31.5kA |
| 额定雷电冲击电压 | 75kV |
| 1min工耐频压 | 42kV |
| 二次绕组之间及绕组对地的工频耐压(1min) | 3kV(有效值) |
| 外绝缘相对地最小有效爬电距离 | 绝缘>216mm，合成绝缘>240mm |
| 控制方式 | 手动/自动 |

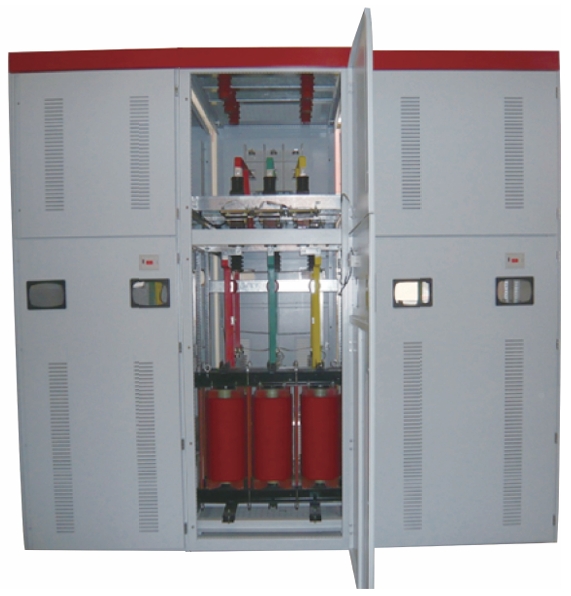

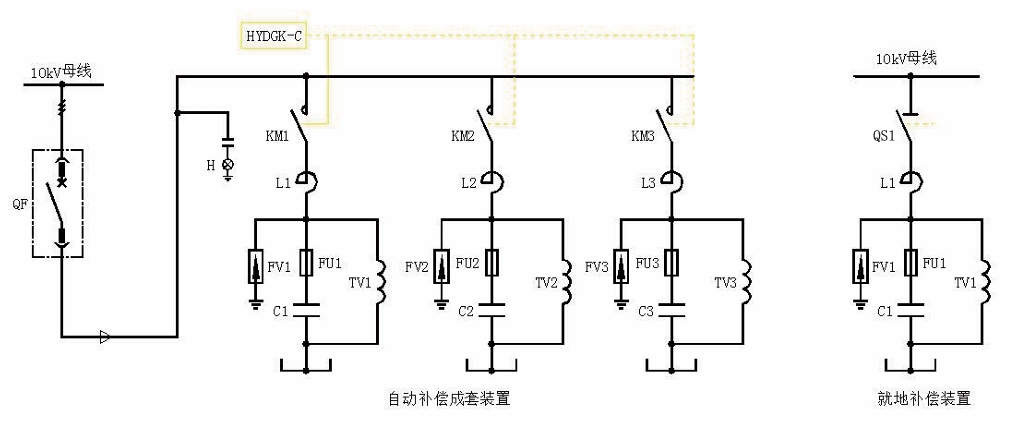

装置为柜式结构，根据补偿容量由一柜或数柜组成。一套装置包括以下部件:高压无功补偿控制器、真空开关、并联电容器、熔断器、电抗器、放电PT、氧化锌避雷器、指示仪表、继电保护、支柱绝缘子、母排、引线、钢构架、高压电统和二次电统接线端子室及柜门、多柜门电气与机械连锁闭锁装置等组件。
“五防”功能采用电磁锁闭锁。柜门采用全机械闭锁装置或机械与电气双重闭锁装置(亦可按招标方设计要求由我方实施)。
(1)HYDGK型高压无功补偿控制器：本装置操作面板嵌入式安装，采集母线电压互感器的二次电压信号和电流互感器的二次电流信号，计算所需补偿的无功量，控制投切一组或多组无功自动补偿柜。
(2)高压并联电容器：电容器是无功补偿装置的主体，由它产生客性无功功率来补偿负载的感性无功功率。
(3)抑制涌流或抗谐的电抗器：用干式空心电抗器或是浇铸式铁心电抗器，后者的优点是体积小，周围产生的磁通小，适合安装在柜内。它的作用是抑制电容器合闸时的涌流或抗谐波，减少合闸、运行时对电网的干扰或避免谐波放大，防止对电容器的冲击、损坏。
(4)放电线圈：分闸时可为电容器放电，放电完毕后，方可允许电容投入。否则，电容器两端将产生过电压，可能损坏电容器。放电线圈的二次副组线圈采用开口三角电压接线方式，作为电容器零序保护。
(5)氧化锌避雷器：它作为过电压保护。
(6)喷逐式熔断器：每台电容器配一支熔新器，作为单台电容器的过流保护。
(7)限流熔断器：它是整组补偿装置的速断保护。
(8)高压电容投切开关(真空接触器或高压真空断路器)：每组自动补偿柜总容量≤1500Kvar时，用高压真空接触器投切；如总容量>1500Kvar时，则用高压真空断路器投切。
(1}自动补偿负荷无功功率，提高负荷功率因数；
(2)降低网损，高效节能；
(3)抑制系统谐波；
(4)减少无功损耗，节省变压器增容费用；
(5)稳定系统电压。
(1)高压无功补偿控制器
①电压优先原则
a.过压：按电压质量要求自动投切补偿柜，电压超出最高设定值时，逐步切除电容器组，直至电压合格为止；
b.欠压：电压低于最低设定值时，在保证不过补条件下逐步投电容器组。
②合格范围内
在电压优先原则下，依据功率因数设限值投切电容器组。
③模糊控制
在投电容器前先探询投后是否电压超高限，再决定是否投电容，以免频繁动作。通过综合控制使母线电压始终处于规定范围。
(2)运行记录和电压检测功能(选配)
可自动或随时调出内存，查看或打印电压值及出现时间，补偿柜投切次数及当月和上月的统计报表等。
(3)综合保护功能
①每组装置有开关保护(选配)：过压、失压、过流(短路)和零序继电保护，熔断器过流保护、氧化锌避雷器过压保护、接地保护、速断保护等。
②防误动作：自动发出各动作控制指令之前，首先探询动作后可能出现的所有超限定值，减少频繁动作。
③异常报警闭锁：当出现电容器控制回路继保动作、拒动和控制器失电等故障时发出报警，显示故障部件和闭锁出口。
④自动手动隔离：需手动退出任一补偿柜组自投状态时，控制器自动闭锁退出控制。
(4)过负荷能力
①成套装置能在1.1倍额定电压下长期运行；在1.15倍额定电压下每24h中运行30min；在1.2倍额定电压下每月中运行2次，每次5min；在1.3倍额定电压下每月中运行2次，每次1min。
②成套装置能在有效值为1.3倍额定电流下连续运行。
(5)实现不等均分组投切
成套装置可根据无功补偿总量进行不等均分配电容器组，使无功补偿量始终进行合理的分组投切。
