HYD-SR系列低压串联电抗器

1、产品概述

HYD系列低压干式铁心调谐电抗器用于低压无功补偿柜中，与并联电容器串联，用于吸收电网谐波，改善系统的电压波形，提高系统的功率因数，并能有效地抑制合闸涌流及操作过电压，保护电容器和投切开关的安全运行。

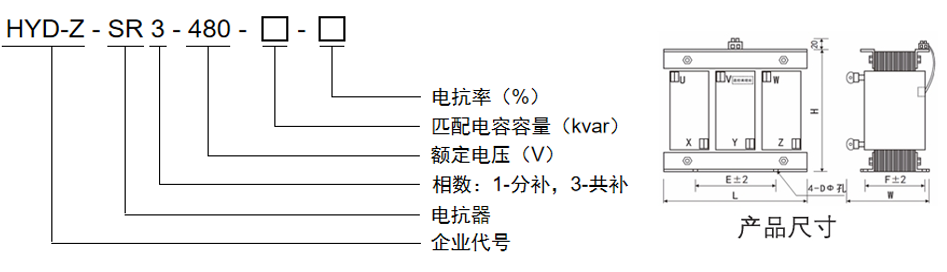

2、型号说明

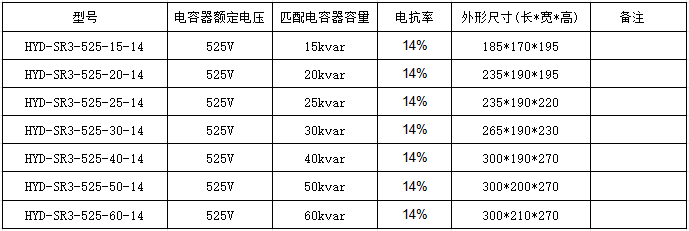

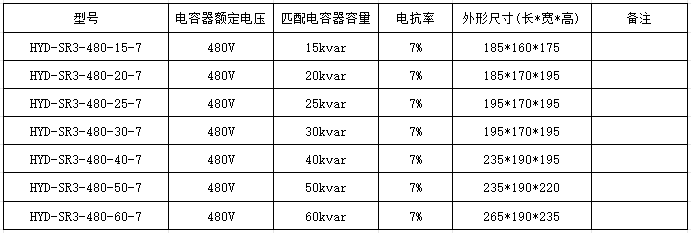

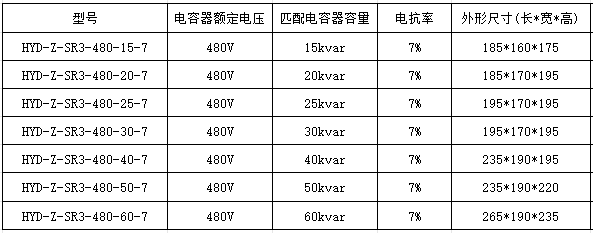

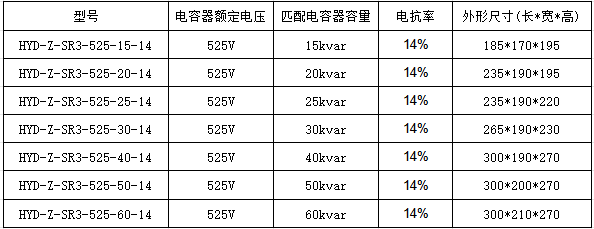

3、型号与规格

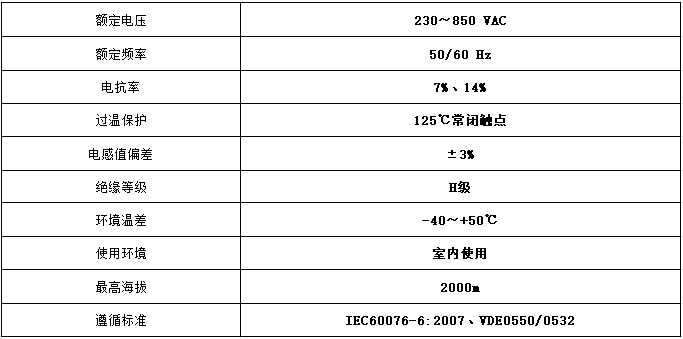

4、技术参数

5、产品特点

(1) 电抗器采用干式铁芯结构，绝缘料采用杜邦NOMEX，耐温等级高，绝缘强度好，安全可靠。

(2) 电抗器采用优质冷轧取向硅钢片，损耗低，高频特性好。

(3) 电抗器设计磁通密度低，磁线性度高不易饱和，过载能力强。

(4) 电抗器浸渍工艺采用真空压力浸渍，浸油充分，油膜厚，电抗器噪音低，耐腐蚀性好。

(5) 采取了可靠的防震措施，有效减小了电抗器运行时的震动。

(6) 外部夹件做喷塑处理，美观大方。

(7) 整体结构简单，布局合理，体积小，免维护，便于柜内安装。
