HYD-Z-APF型低压有源滤波成套装置

1、产品概述

HYD-Z-APF型低压有源滤波成套装置是谐波治理的有效解决方案。采用控制芯片和全控型电力电子器件，通过控制理论和全数字控制方法，实时检测电网中负载电流，快速分离出谐波电流分量，并根据谐波电流的大小产生控制指令，实时将大小相等、方向相反的谐波电流注入到电网中，实现瞬时滤波。HYD-Z-APF型可以采用立柜式、机架

式或壁挂式 三种结构。

除此之外，HYD-Z-APF型还可以提供超前或滞后的无功电流，用于改善电网的功率因数和实现动态无功补偿。

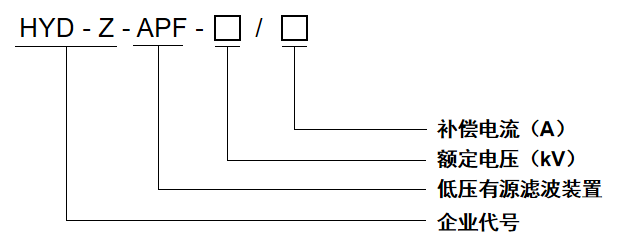

2、型号说明

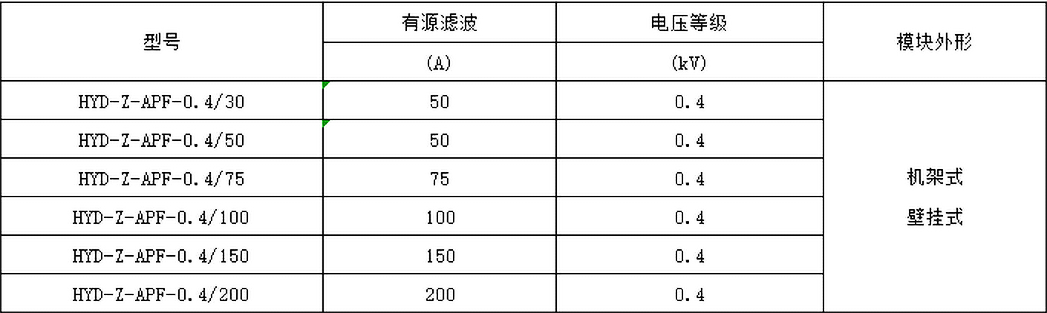

3、型号与规格

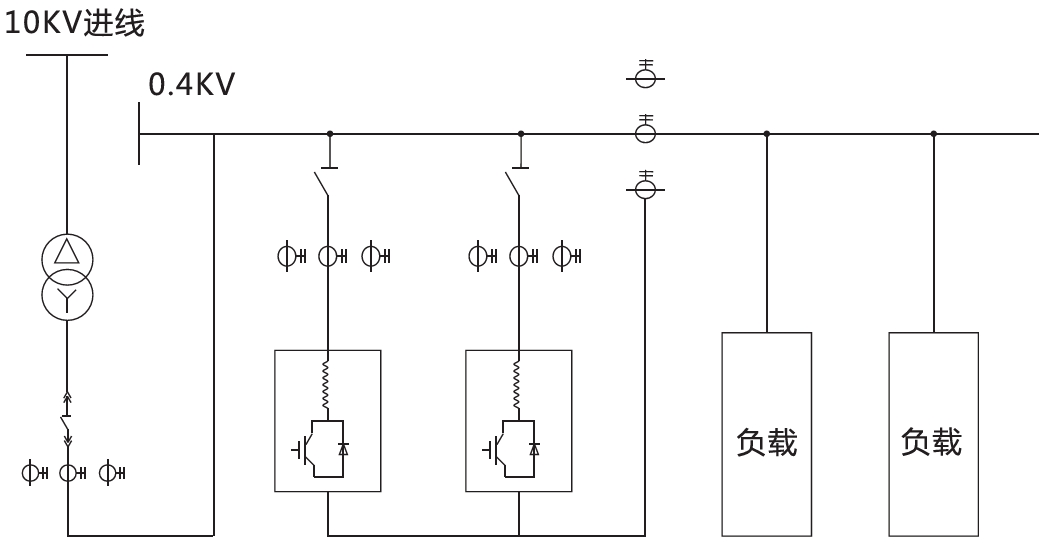

4、主接线方案图

5、技术参数

6、HYD-Z-APF模块选型表

7、典型应用案例

(1)工况概述

TD企业新建项目系统额定电压380V，总装机容量为800KVA，所带非线性负载为多台变频器、计算器等设备，用电设备投入使用后存在谐波偏大等问题。

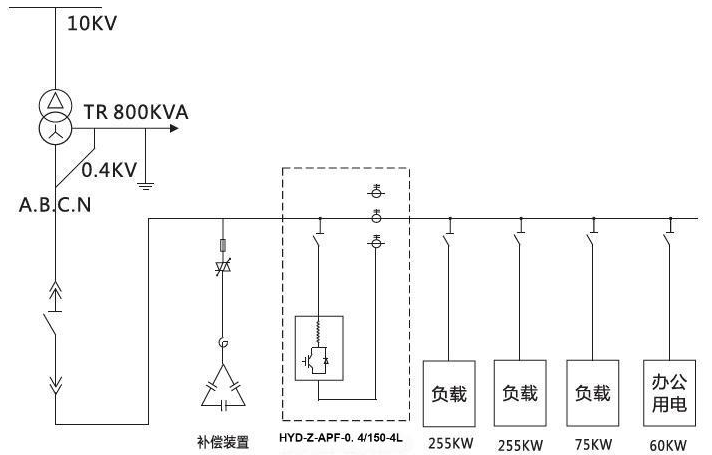

(2)系统图

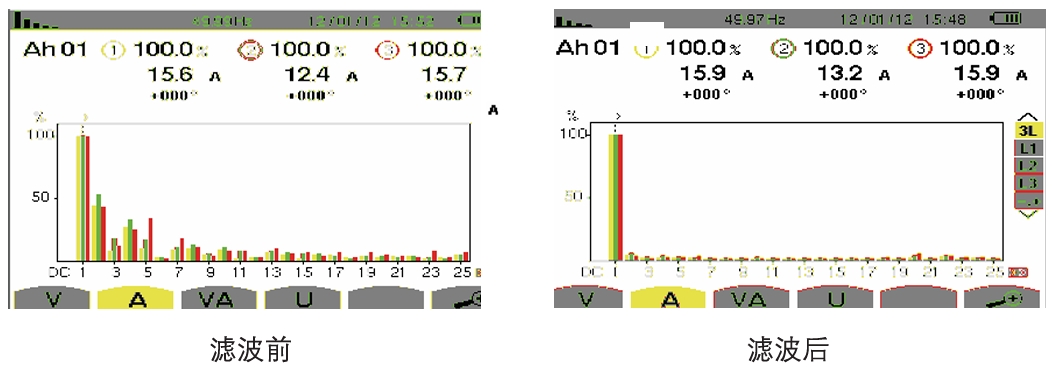

(3)治理结果

8、产品特性

(1)滤波范围广

滤除的谐波次数范围广，可滤除2~50次谐波。既可滤除特征谐波，也可滤除非特征谐波。

(2)滤波率高

谐波滤除率高。在额定功率下，谐波电流滤除率可高达97%。

(3)响应速度快

跟随响应小于1ms，全响应时间小于10ms。

(4)谐振保护技术

若出现谐振，APF自判断并退出系统，同时报警，避免故障。

(5)装置运行稳定

可单相动态注入补偿电流，改善系统三相不平衡，自动消除谐振，无与系统产生谐振之忧，保障设备及系统安全运行。

(6)完善的保护功能

①避免外部环境过热机器故障。

②自动限流，保证有源滤波器额定输出。

③CT检测告警，防止CT反接或者变比选择错误时造成的补偿异常。

④负载短路保护，可承受负载短路的冲击，在短路消除后重新启动。

(7)自由安装空间配置

可采用立柜式安装方式或模块式安装方式，便于安装空间的选择配置。

(8)扩展方便

并联安装方式，安装简单、方便，易于扩展，可8台并联。

(9)实时监控

本装置可以选配GPRS，可通过APP实现实时遥控、遥测、遥信。
